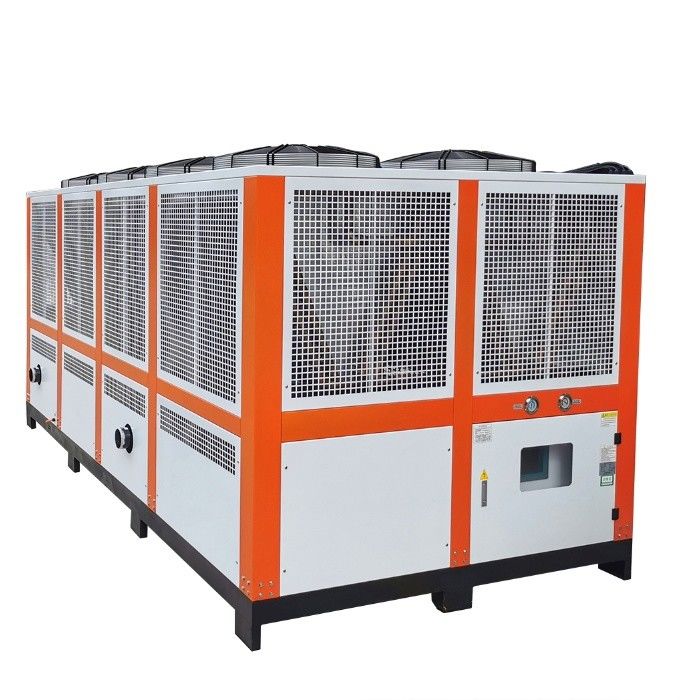

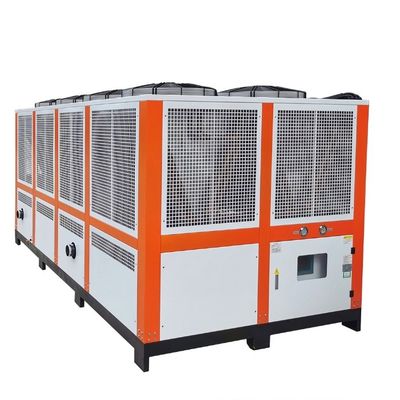

30HP বায়ু শীতল স্ক্রু কম্প্রেসার chiller
বায়ু-শীতল স্ক্রু চিলার একটি ধরণের শিল্প শীতল এবং বাণিজ্যিক এয়ার কন্ডিশনার সরঞ্জাম, প্রধানত বাষ্পীভবন, কম্প্রেসার, কনডেন্সার এবং সম্প্রসারণ ভালভ এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত.এটি একটি স্ক্রু কম্প্রেসার ব্যবহার করে নিম্ন-তাপমাত্রা এবং নিম্ন-চাপের রেফ্রিজার্যান্টকে উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের গ্যাসে সংকুচিত করে, তারপর কনডেন্সারের মাধ্যমে বাইরে তাপ ছেড়ে দেয়,এবং অবশেষে পুনর্ব্যবহারের জন্য evaporator ফিরে প্রসারণ ভালভ মাধ্যমে ঠান্ডা উপাদান তাপমাত্রা এবং চাপ হ্রাস.
অপারেশন চলাকালীন, বায়ু-শীতল স্ক্রু চিলারটি বাইরের বাতাসের তাপ শোষণ করে, শীতল জলকে শীতল করে এবং এটি রুমের দিকে প্রবাহিত করে, যাতে অভ্যন্তরীণ তাপমাত্রা হ্রাস পায়।এর শীতল কার্যকারিতা বহিরঙ্গন তাপমাত্রা এবং আর্দ্রতার মতো কারণগুলির দ্বারা ব্যাপকভাবে প্রভাবিত হয়, তাই উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতার পরিবেশে এর প্রভাব সীমিত হতে পারে।
জল-শীতল চিলারগুলির তুলনায়, বায়ু-শীতল স্ক্রু চিলারগুলির জন্য অতিরিক্ত শীতল জল সিস্টেমের প্রয়োজন হয় না, তাই তারা সহজ এবং আরও ব্যয়বহুল।যেহেতু এটি শীতল করার জন্য বাইরের বাতাস ব্যবহার করে, এটি উচ্চ বায়ু দূষণের এলাকায় বা যেখানে অভ্যন্তরীণ বায়ুর গুণমান বজায় রাখা প্রয়োজন সমস্যা হতে পারে।
পণ্যের বৈশিষ্ট্যঃ
বায়ু-শীতল স্ক্রু চিলারের কাজ করার নীতি নিম্নরূপঃ
সংকোচন প্রক্রিয়াঃ রেফ্রিজার্যান্টটি স্ক্রু কম্প্রেসারটিতে উচ্চ তাপমাত্রা এবং উচ্চ চাপের গ্যাসে সংকোচন করা হয় এবং তারপরে কনডেন্সারে প্রবেশ করে।
কনডেনসেশন প্রক্রিয়াঃ উচ্চ তাপমাত্রা এবং উচ্চ চাপ গ্যাস উচ্চ চাপ তরল হয়ে কনডেনসার মধ্যে ঠান্ডা করা হয়, এবং একই সময়ে তাপ মুক্তি,যা ফ্যান এবং রেডিয়েটরের মাধ্যমে বাইরের বাতাসে ছড়িয়ে পড়ে.
প্রসারণ প্রক্রিয়াঃ উচ্চ চাপের তরলটি প্রসারণ ভালভ দ্বারা ডিকম্প্রেস হওয়ার পরে, এটি কম তাপমাত্রা এবং কম চাপের তরল হয়ে যায় এবং তারপরে বাষ্পীভবনে প্রবেশ করে।
বাষ্পীভবন প্রক্রিয়াঃ নিম্ন তাপমাত্রা এবং নিম্ন চাপ তরল বাষ্পীভবন মধ্যে বাষ্পীভবন, রুমে তাপ শোষণ, রুমে শীতল জল নিচে ঠান্ডা, এবং রুমে এটি সঞ্চালিত,এতে অভ্যন্তরীণ তাপমাত্রা হ্রাস করার উদ্দেশ্য অর্জন.
| 1 কম্প্রেসার |
5 বাষ্পীভবন |
9 তাপমাত্রা সেন্সর |
13 বাইপাস ভালভ |
| 2 কনডেন্সার |
6 বল ভ্যালভ |
১০ পানির ট্যাংক |
14 নিম্ন ভোল্টেজ নিয়ন্ত্রক |
| 3 ফিল্টার ড্রায়ার |
7 অ্যান্টিফ্রিজ সুইচ |
11 জল পাম্প চাপ গ্যাজেট |
15 উচ্চ ভোল্টেজ নিয়ন্ত্রক |
| 4 সম্প্রসারণ ভালভ |
8 ফ্ল্যাটে স্যুইচ |
12 জল পাম্প |
16 চাপ কমানোর ভালভ |
টেকনিক্যাল প্যারামিটারঃ
| মডেল |
RX-30A |
RX-40A |
RX-50A |
RX-60A |
RX-70A |
RX-80A |
RX-90A |
RX-100A |
RX-110A |
| শীতল করার ক্ষমতা |
কেডব্লিউ/ঘন্টা |
94.8 |
126.4 |
158.0 |
189.6 |
221.2 |
252.8 |
284.4 |
316.0 |
347.6 |
| ক্যালোরি/ঘন্টা |
84,000 |
112,000 |
140,000 |
168,000 |
196,000 |
224,000 |
252,000 |
280,000 |
308,000 |
| তাপমাত্রা পরিসীমা |
5°C~35°C ((০°C এর নিচে কাস্টমাইজ করা যায়) |
| পাওয়ার সাপ্লাই |
3N-380V/415V 50HZ/60HZ |
| মোট ক্ষমতা |
কেডব্লিউ |
24.8 |
33.7 |
41.5 |
45.2 |
57.4 |
62 |
69 |
72.5 |
83.6 |
| চলমান বর্তমান |
এ |
41 |
56.5 |
69.6 |
75.9 |
96.5 |
86.7 |
116.2 |
122 |
111.3 |
| শীতল পানি |
m3/h |
15 |
19.6 |
24.2 |
29 |
35 |
40 |
45 |
50.2 |
53.8 |
| কম্প্রেসার |
প্রকার |
সেমি-হার্মেটিক স্ক্রু টাইপ |
| |
স্টার্ট পদ্ধতি |
Y-△ |
| |
ক্ষমতা সামঞ্জস্য |
0,25,50,75,100 |
| |
ইনপুট পাওয়ার |
কেডব্লিউ |
23.3 |
30.7 |
38.5 |
42.2 |
51.4 |
56 |
63 |
66.3 |
73 |
| হিমায়িত তেল |
প্রকার |
HBR-A01 |
| |
ভরাট ভর |
এল |
7 |
7 |
8 |
12 |
16 |
16 |
16 |
16 |
18 |
| রেফ্রিজারেন্ট |
প্রকার |
আর-২২/আর-৪০৭সি |
| |
নিয়ন্ত্রণ পদ্ধতি |
তাপমাত্রা সেন্সিং বাহ্যিক চাপ সমীকরণ প্রসারণ ভালভ |
| বাষ্পীভবন |
ভরাট ভর |
কেজি |
16 |
22 |
27 |
32 |
36 |
42 |
46 |
52 |
56 |
| |
প্রকার |
শেল এবং টিউব |
| কন্ডেনসার |
ব্যাসার্ধ |
মিমি |
DN65 |
DN80 |
DN80 |
DN80 |
DN80 |
DN100 |
DN100 |
DN100 |
DN125 |
| |
প্রকার |
উচ্চ-কার্যকারিতা তামার-হাউসযুক্ত অ্যালুমিনিয়াম-ফিন টাইপ + কম গোলমাল বহিরাগত রটার ফ্যান |
| |
শীতল বায়ু ভলিউম |
m3/h |
28000 |
36000 |
45000 |
5500 |
63000 |
74000 |
83000 |
92000 |
102000 |
| প্রতিরক্ষামূলক যন্ত্র |
উচ্চ এবং নিম্ন ভোল্টেজ সুইচ, অ্যান্টিফ্রিজ সুরক্ষা, দ্রবণীয় প্লাগ, সুরক্ষা ভালভ, ওভারলোড সুরক্ষা ডিভাইস, কয়েল ওভারহিট সুরক্ষা, স্বয়ংক্রিয় তাপমাত্রা সুরক্ষা সুইচ ইত্যাদি |
| মাত্রা |
এল |
মিমি |
2200 |
2300 |
2500 |
2800 |
2800 |
2910 |
3100 |
3150 |
3150 |
| |
ডব্লিউ |
মিমি |
1100 |
1100 |
1200 |
1200 |
1800 |
2050 |
2050 |
2050 |
2050 |
| |
এইচ |
মিমি |
1820 |
2030 |
2030 |
2030 |
2100 |
2100 |
2100 |
2100 |
2100 |
| ওজন |
কেজি |
920 |
1120 |
1350 |
1560 |
1780 |
1920 |
2230 |
2450 |
2720 |
| মডেল |
RX-120A |
RX-130A |
RX-150A |
RX-160D |
RX-180D |
আরএক্স-২০০ডি |
আরএক্স-
২৪০ ডি
|
RX-260D |
RX-300D |
| শীতল করার ক্ষমতা |
কেডব্লিউ/ঘন্টা |
379.2 |
410.8 |
474.0 |
505.6 |
568.8 |
632.0 |
758.4 |
821.6 |
948.0 |
| ক্যালোরি/ঘন্টা |
336,000 |
364,000 |
420,000 |
448,000 |
504,000 |
560,000 |
672,000 |
728,000 |
840,000 |
| তাপমাত্রা পরিসীমা |
5°C~35°C ((০°C এর নিচে কাস্টমাইজ করা যায়) |
| পাওয়ার সাপ্লাই |
3N-380V/415V 50HZ/60HZ |
| মোট ক্ষমতা |
কেডব্লিউ |
149 |
169 |
195.1 |
204.8 |
240 |
247.5 |
282 |
309.4 |
364.5 |
| চলমান বর্তমান |
এ |
88.6 |
100.5 |
114.8 |
120.5 |
141.6 |
145.6 |
165.5 |
182 |
214.4 |
| শীতল পানি |
m3/h |
59 |
65 |
74 |
79 |
90 |
101 |
119 |
130 |
152 |
| কম্প্রেসার |
প্রকার |
সেমি-হার্মেটিক স্ক্রু টাইপ |
| |
স্টার্ট পদ্ধতি |
Y-△ |
| |
ক্ষমতা সামঞ্জস্য |
0,25,50,75,100 |
| |
ইনপুট পাওয়ার |
কেডব্লিউ |
79.6 |
88.5 |
102.8 |
108.5 |
126.6 |
130.6 |
150.5 |
167 |
199.4 |
| হিমায়িত তেল |
প্রকার |
HBR-A01 |
| |
ভরাট ভর |
এল |
18 |
18 |
23 |
24 |
24 |
28 |
32 |
32 |
36 |
| রেফ্রিজারেন্ট |
প্রকার |
আর-২২/আর-৪০৭সি |
| |
নিয়ন্ত্রণ পদ্ধতি |
তাপমাত্রা সেন্সিং বাহ্যিক চাপ সমীকরণ প্রসারণ ভালভ |
| বাষ্পীভবন |
ভরাট ভর |
কেজি |
62 |
66 |
75 |
80 |
92 |
103 |
121 |
126 |
150 |
| |
প্রকার |
শেল এবং টিউব |
|
|
|
|
|
|
|
|
|
| কন্ডেনসার |
ব্যাসার্ধ |
মিমি |
DN1250 |
DN150 |
DN200 |
| |
প্রকার |
উচ্চ-কার্যকারিতা তামার-হাউসযুক্ত অ্যালুমিনিয়াম-ফিন টাইপ + কম গোলমাল বহিরাগত রটার ফ্যান |
| |
শীতল বায়ু ভলিউম |
m3/h |
112000 |
122000 |
141000 |
150000 |
169000 |
189000 |
223000 |
245000 |
285000 |
| প্রতিরক্ষামূলক যন্ত্র |
উচ্চ এবং নিম্ন ভোল্টেজ সুইচ, অ্যান্টিফ্রিজ সুরক্ষা, দ্রবণীয় প্লাগ, সুরক্ষা ভালভ, ওভারলোড সুরক্ষা ডিভাইস, কয়েল ওভারহিট সুরক্ষা, স্বয়ংক্রিয় তাপমাত্রা সুরক্ষা সুইচ ইত্যাদি |
| মাত্রা |
এল |
মিমি |
3500 |
3800 |
4120 |
4250 |
4680 |
4680 |
5230 |
5630 |
6550 |
| |
ডব্লিউ |
মিমি |
2100 |
2100 |
2100 |
2100 |
2100 |
2100 |
2100 |
2100 |
2210 |
| |
এইচ |
মিমি |
2120 |
2120 |
2120 |
2120 |
2120 |
2120 |
2120 |
2120 |
2150 |
| ওজন |
কেজি |
3050 |
3360 |
3670 |
3550 |
4120 |
4230 |
4650 |
5570 |
7420 |
অ্যাপ্লিকেশন শিল্পঃ
প্লাস্টিক শিল্পের ক্ষেত্রে, জল শীতলকারীগুলির বিস্তৃত অ্যাপ্লিকেশন দৃশ্যকল্প রয়েছে। প্লাস্টিক শিল্পে জল শীতলকারীগুলির সাধারণ নির্দিষ্ট অ্যাপ্লিকেশন দৃশ্যকল্পগুলি নিম্নরূপঃ
1. ইনজেকশন ছাঁচনির্মাণঃ ইনজেকশন ছাঁচনির্মাণ মেশিনগুলি ইনজেকশন ছাঁচনির্মাণ প্রক্রিয়া চলাকালীন প্লাস্টিকের শক্তীকরণ এবং শক্তীকরণের নিয়ন্ত্রণের জন্য শীতল করার প্রয়োজন।প্লাস্টিকের পণ্যগুলির গুণমান এবং আকারের স্থিতিশীলতা নিশ্চিত করার জন্য জল শীতলকারীগুলি শীতল জল প্রবাহিত করে ইনজেকশন মোল্ডিং মেশিনগুলির তাপমাত্রা হ্রাস করে. তারা ব্যাপকভাবে বিভিন্ন ইনজেকশন ছাঁচনির্মাণ পণ্য, যেমন প্লাস্টিকের অংশ, পাত্রে, খেলনা, ইত্যাদি উত্পাদন ব্যবহৃত হয়।
2. ব্লো মোল্ডিংঃ ব্লো মোল্ডিং মেশিনগুলি প্লাস্টিকের পাত্রে এবং বোতলগুলির মতো ফাঁকা পণ্য উত্পাদন করতে ব্যবহৃত হয়। ব্লো মোল্ডিং প্রক্রিয়া চলাকালীন, শীতল করা প্রয়োজন।জল চিলারগুলি প্লাস্টিকের পণ্যগুলি দ্রুত শীতল এবং শক্ত করে তোলে যাতে মসৃণ demolding সহজতর করার জন্য শীতল জল সরবরাহ করেএটি বোতলজাত পানীয়, প্রসাধনী এবং ডিটারজেন্টের মতো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
3. এক্সট্রুশন ছাঁচনির্মাণঃ এক্সট্রুডারগুলি প্লাস্টিকের পাইপ, শীট, ফিল্ম এবং অন্যান্য পণ্য উত্পাদন করতে ব্যবহৃত হয়। এক্সট্রুশন প্রক্রিয়া চলাকালীন প্রচুর তাপ উত্পাদিত হয়, যার জন্য শীতল করার প্রয়োজন হয়।প্লাস্টিকের গুণমান এবং মাত্রিক স্থিতিশীলতা নিশ্চিত করার জন্য একটি শীতল তরল সঞ্চালন সিস্টেমের মাধ্যমে জল শীতলকারীগুলি এক্সট্রুডার তাপমাত্রা নিয়ন্ত্রণ করে. তারা ব্যাপকভাবে নির্মাণ, প্যাকেজিং, শক্তি, এবং অটোমোবাইল শিল্প, ইত্যাদি ব্যবহার করা হয়
4. ইনজেকশন ছাঁচ ঠান্ডাঃ ইনজেকশন ছাঁচনির্মাণ প্রক্রিয়া চলাকালীন, ছাঁচ ঠান্ডা খুব গুরুত্বপূর্ণ, যা সরাসরি পণ্যের গুণমান এবং উত্পাদন দক্ষতা প্রভাবিত করে।শীতল জল সরবরাহ করে শীতল ইনজেকশন ছাঁচ, কার্যকরভাবে ছাঁচনির্মাণ তাপমাত্রা হ্রাস এবং প্লাস্টিকের নিরাময় এবং demolding ত্বরান্বিত। তারা ব্যাপকভাবে বিভিন্ন প্লাস্টিক পণ্য উত্পাদন ইনজেকশন ছাঁচনির্মাণ শিল্পে ব্যবহৃত হয়।
5প্লাস্টিক প্রক্রিয়াকরণ সরঞ্জাম শীতলঃ ইনজেকশন মোল্ডিং মেশিন, ব্লো মোল্ডিং মেশিন এবং এক্সট্রুডার ছাড়াও, প্লাস্টিক ক্রাশার মতো অন্যান্য প্লাস্টিক প্রক্রিয়াকরণ সরঞ্জাম,প্লাস্টিকের গ্রানুলেটর, ইত্যাদিরও শীতল করার প্রয়োজন হয়। এই সরঞ্জামগুলির স্বাভাবিক অপারেশন নিশ্চিত করতে এবং তাদের পরিষেবা জীবন বাড়ানোর জন্য শীতল জল সরবরাহ করে শীতলকারীগুলি এই সরঞ্জামগুলির তাপমাত্রা হ্রাস করে।
এইগুলি প্লাস্টিক শিল্পে শীতলকারীগুলির কিছু সাধারণ অ্যাপ্লিকেশন দৃশ্যকল্প। প্রকৃতপক্ষে, শীতলকারীগুলি প্লাস্টিক শিল্পে ব্যাপকভাবে ব্যবহৃত হয়,প্লাস্টিকের উৎপাদন ও প্রক্রিয়াকরণের পুরো প্রক্রিয়াতে প্রায় সব শীতল চাহিদা পূরণ করে.
অটোমোবাইল ম্যানুফ্যাকচারিং রাসায়নিক প্রকৌশল ইলেকট্রনিক্স শিল্প ইলেক্ট্রোপ্লেটিং শিল্প
ইনজেকশন মোল্ডিং শিল্প ফার্মাসিউটিক্যাল শিল্প প্লাস্টিক প্যাকেজিং শিল্প মুদ্রণ শিল্প
উপপোর্ট এন্ড সার্ভিসেস:
এয়ার কুলড চিলারের টেকনিক্যাল সাপোর্ট এবং সার্ভিস এর মধ্যে রয়েছেঃ
1. ২৪/৭ গ্রাহক সহায়তা
2. রিমোট গাইডেন্স ইনস্টলেশন এবং রক্ষণাবেক্ষণ
3. দূরবর্তী ডায়াগনস্টিক এবং সমস্যা সমাধান
4. ফোন/ই-মেইল পরামর্শ এবং নির্দেশিকা
5. ব্যবহারকারী-বান্ধব ডকুমেন্টেশন এবং ম্যানুয়াল
6. সফটওয়্যার আপডেট এবং আপগ্রেড
7. খুচরা যন্ত্রাংশ এবং খরচ খরচ
প্যাকেজিং এবং শিপিংঃ
বায়ু-শীতল চিলারগুলি স্ট্যান্ডার্ড প্লাইউড কাঠের বাক্সে প্যাকেজ করা হয় এবং প্রেরণ করা হয়। সমস্ত উপাদানগুলি একটি ফিল্ম দিয়ে সুরক্ষিত এবং সুরক্ষিত হয় এবং তারপরে ইউনিটটি সহজ পরিবহনের জন্য একটি প্যালেটে স্থাপন করা হয়।এবং সঠিক ডেলিভারি নিশ্চিত করার জন্য কাঠের বাক্সে শিপিং মার্ক তথ্য লেবেল লাগান.
প্লাস্টিক শিল্পে শীতন যন্ত্রের সুবিধা কি?
1. তাপমাত্রা নিয়ন্ত্রণঃ চিলারগুলি স্থিতিশীল শীতল পানির তাপমাত্রা সরবরাহ করতে পারে এবং প্লাস্টিক প্রক্রিয়াকরণের সময় তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা নিশ্চিত করতে পারে। এটি পণ্যের গুণমান নিশ্চিত করার জন্য অপরিহার্য,মাত্রিক স্থিতিশীলতা এবং চেহারা.
2. দ্রুত শীতলকরণঃ চিলারগুলি দক্ষ শীতল ক্ষমতা সরবরাহ করতে পারে এবং প্লাস্টিকের পণ্যগুলি দ্রুত শীতল এবং শক্ত করতে পারে। এটি উত্পাদন দক্ষতা উন্নত করতে এবং উত্পাদন চক্রগুলিকে সংক্ষিপ্ত করতে সহায়তা করে।
3. শক্তির দক্ষতাঃ চিলারগুলি উন্নত রেফ্রিজারেশন প্রযুক্তি ব্যবহার করে এবং উচ্চ শক্তি দক্ষতা রয়েছে। তারা শক্তি খরচ হ্রাস করতে পারে এবং উত্পাদন ব্যয় হ্রাস করতে পারে।
4. পরিবেশ বান্ধবতা: শীতন যন্ত্রপাতি সাধারণত পরিবেশ বান্ধব রেফ্রিজারেন্ট ব্যবহার করে এবং পরিবেশের উপর কম প্রভাব ফেলে।তারা পরিবেশ সুরক্ষা প্রয়োজনীয়তা পূরণ করে এবং প্লাস্টিক শিল্পের টেকসই উন্নয়নে অবদান রাখে.
5স্বয়ংক্রিয় নিয়ন্ত্রণঃ আধুনিক চিলার সাধারণত উন্নত স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা দিয়ে সজ্জিত হয় যা শীতল জল তাপমাত্রা এবং প্রবাহ পর্যবেক্ষণ এবং সামঞ্জস্য করতে পারে।এটি অপারেশন এবং প্রক্রিয়া নিয়ন্ত্রণের নির্ভুলতা আরও বেশি সুবিধা প্রদান করে.
সংক্ষেপে বলতে গেলে, প্লাস্টিক শিল্পে শীতলকারীদের বিস্তৃত অ্যাপ্লিকেশন রয়েছে এবং তাপমাত্রা নিয়ন্ত্রণ, দ্রুত শীতলকরণ,শক্তির দক্ষতা এবং পরিবেশগত বন্ধুত্বপণ্যের গুণমান নিশ্চিত করা, উৎপাদন দক্ষতা বৃদ্ধি এবং উৎপাদন খরচ কমানোর ক্ষেত্রে এগুলি গুরুত্বপূর্ণ ভূমিকা পালন করে।
