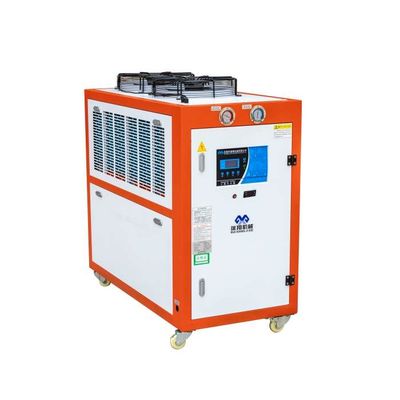

গরম এবং ঠান্ডা ডুয়াল সার্কিট তাপমাত্রা নিয়ন্ত্রণ চিলার
একটি গরম এবং ঠান্ডা ধ্রুবক তাপমাত্রা chiller, এছাড়াও একটি তাপ পাম্প chiller বা গরম জল chiller হিসাবে পরিচিত হয় একটি ডিভাইস যে শীতল এবং গরম ফাংশন একীভূত,এবং তাপ পাম্প প্রযুক্তির মাধ্যমে শীতল এবং গরম করার দ্বৈত ফাংশন অর্জন করে.
পণ্যের বৈশিষ্ট্যঃ
গরম এবং ঠান্ডা ধ্রুবক তাপমাত্রা chillers সুবিধা অন্তর্ভুক্তঃ
1. ডাবল সার্কুলেশন সিস্টেম: ডাবল সিস্টেম ইন্টিগ্রেটেড চিলেন্টারের একটি ডাবল সার্কুলেশন সিস্টেম রয়েছে, যা একই সময়ে দুটি ভিন্ন শীতল সিস্টেমের জন্য শীতল জল সরবরাহ করতে পারে,যা সরঞ্জামের ব্যবহারের হারকে উন্নত করে.
2. উচ্চ দক্ষতা এবং শক্তি সঞ্চয়ঃ দুটি সিস্টেম ইন্টিগ্রেটেড chiller উচ্চ দক্ষতা হিমায়ন প্রযুক্তি এবং শীতল জল পাম্প গ্রহণ,যা শক্তি সঞ্চয় এবং পরিবেশ সুরক্ষা উপলব্ধি করতে পারে, শক্তি খরচ কমাতে এবং সরঞ্জাম শক্তি দক্ষতা অনুপাত উন্নত।
3. স্থিতিশীল এবং নির্ভরযোগ্যঃ দুটি সিস্টেমের সমন্বিত চিলেটারে একটি স্বাধীন রেফ্রিজারেশন সিস্টেম এবং শীতল সিস্টেম রয়েছে, যা অপারেশন চলাকালীন সরঞ্জামগুলির স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে পারে।
4উচ্চ স্থান ব্যবহারঃ দুটি সিস্টেম সমন্বিত chiller একটি কম্প্যাক্ট নকশা আছে এবং সীমিত স্থান সঙ্গে অনুষ্ঠান পূরণ করতে পারেন যা সামান্য স্থান লাগে।
5অপারেট করা সহজঃ দুটি সিস্টেমের সমন্বিত চিলারটি পরিচালনা করা সহজ এবং রক্ষণাবেক্ষণ করা সহজ, যা রক্ষণাবেক্ষণের ব্যয় এবং অসুবিধা হ্রাস করতে পারে।
সংক্ষেপে, দুটি সিস্টেম ইন্টিগ্রেটেড চিল্ডার একটি ডাবল সার্কুলেশন সিস্টেম সহ একটি চিল্ডার, যা একই সময়ে দুটি ভিন্ন শীতল সিস্টেমের জন্য শীতল জল সরবরাহ করতে পারে।এটি উচ্চ দক্ষতার সুবিধা আছে, শক্তি সঞ্চয়, স্থিতিশীলতা এবং নির্ভরযোগ্যতা, উচ্চ স্থান ব্যবহার, এবং সহজ অপারেশন।এটা তোলে যে একই সময়ে দুটি ভিন্ন কুলিং সিস্টেমের জন্য শীতল জল প্রদান করতে হবে জন্য উপযুক্তযেমন কেন্দ্রীয় এয়ার কন্ডিশনার সিস্টেম, কুলিং টাওয়ার সিস্টেম, শিল্প শীতল সিস্টেম ইত্যাদি।
| 1 কম্প্রেসার |
5 বাষ্পীভবন |
9 তাপমাত্রা সেন্সর |
13 বাইপাস ভালভ |
| 2 কনডেন্সার |
6 বল ভ্যালভ |
১০ পানির ট্যাংক |
14 নিম্ন ভোল্টেজ নিয়ন্ত্রক |
| 3 ফিল্টার ড্রায়ার |
7 অ্যান্টিফ্রিজ সুইচ |
11 জল পাম্প চাপ গ্যাজেট |
15 উচ্চ ভোল্টেজ নিয়ন্ত্রক |
| 4 সম্প্রসারণ ভালভ |
8 ফ্ল্যাটে স্যুইচ |
12 জল পাম্প |
16 চাপ কমানোর ভালভ |
টেকনিক্যাল প্যারামিটারঃ
| মডেল |
আরএক্স-১এইচপি |
আরএক্স-২এইচপি |
আরএক্স-৩এইচপি |
আরএক্স-৪এইচপি
|
আরএক্স-৫এইচপি |
আরএক্স-৬এইচপি |
আরএক্স-৮এইচপি |
RX-10HP |
| শীতল করার ক্ষমতা |
কেডব্লিউ/ঘন্টা |
3.1 |
6.2 |
9.3 |
12.4 |
15.5 |
18.6 |
24.8 |
31 |
| ক্যালোরি/ঘন্টা |
2,700 |
5,400 |
8,100 |
10,800 |
13,500 |
16,200 |
21,600 |
27,000 |
| তাপমাত্রা পরিসীমা |
5°C-35°C ((০°C এর নিচে কাস্টমাইজ করা যায়) |
| পাওয়ার সাপ্লাই |
1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ |
| মোট ক্ষমতা |
কেডব্লিউ |
1.21 |
2.03 |
2.84 |
3.7 |
4.5 |
5.7 |
7.33 |
8.83 |
| কম্প্রেসার |
প্রকার |
|
হার্মেটিক রোল টাইপ বা পিস্টন |
| শক্তি |
কেডব্লিউ |
0.75 |
1.50 |
2.25 |
3.00 |
3.75 |
4.50 |
6.00 |
7.50 |
| সার্কুলেশন পাম্প |
শক্তি |
কেডব্লিউ |
0.375 |
0.375 |
0.375 |
0.375 |
0.75 |
0.75 |
0.75 |
1.5 |
| মাথা |
m |
22 |
22 |
22 |
22 |
23 |
23 |
23 |
21.5 |
| রেফ্রিজারেন্ট |
প্রকার |
|
R22/R407c/R134a/R410a |
| নিয়ন্ত্রণ পদ্ধতি |
|
তাপমাত্রা সেন্সিং বাহ্যিক চাপ সমীকরণ প্রসারণ ভালভ |
| ভরাট ভর |
কেজি |
0.50 |
1.00 |
1.50 |
2.00 |
2.50 |
3.00 |
4.00 |
5.00 |
| বাষ্পীভবন |
প্রবাহ |
m3/h |
0.82 |
0.98 |
1.45 |
1.88 |
2.42 |
2.92 |
3.75 |
4.85 |
| জল ক্ষমতা |
মি 3 |
0.028 |
0.04 |
0.05 |
0.05 |
0.065 |
0.065 |
0.13 |
0.18 |
| ব্যাসার্ধ |
ইঞ্চি |
অর্ধ ইঞ্চি |
3/4 " |
১" |
১.১/২ ইঞ্চি |
১.১/২ ইঞ্চি |
| কন্ডেনসার |
প্রকার |
দক্ষ ব্রাস সেট তরঙ্গযুক্ত অ্যালুমিনিয়াম ফিন |
| ফ্যান |
প্রকার |
অক্ষীয় প্রবাহ |
| বায়ু ভলিউম |
m3/h |
1000 |
2000 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
| প্রতিরক্ষামূলক যন্ত্র |
উচ্চ এবং নিম্ন চাপ সুইচ, অ্যান্টিফ্রিজ সুরক্ষা, ফিউজযোগ্য প্লাগ / সুরক্ষা ভালভ, ওভারলোড সুরক্ষা ডিভাইস, কয়েল ওভারহিট সুরক্ষা, স্বয়ংক্রিয় তাপমাত্রা সুরক্ষা সুইচ ইত্যাদি |
| মেশিনের আকার |
এল |
মিমি |
680 |
800 |
1040 |
1140 |
1140 |
1200 |
1400 |
1400 |
| ডব্লিউ |
মিমি |
420 |
480 |
555 |
620 |
620 |
650 |
725 |
725 |
| এইচ |
মিমি |
720 |
850 |
1060 |
1200 |
1200 |
1160 |
1450 |
1450 |
| একক ওজন |
কেজি |
60 |
90 |
130 |
140 |
170 |
210 |
270 |
350 |
| মডেল |
আরএক্স-১২এইচপি |
RX-15HP |
আরএক্স-২০এইচপি |
আরএক্স-২৫এইচপি |
RX-30HP |
RX-40HP |
RX-50HP |
RX-60HP |
| শীতল করার ক্ষমতা |
কেডব্লিউ/ঘন্টা |
37.2 |
46.5 |
65 |
77.5 |
93 |
124 |
155 |
186 |
| ক্যালোরি/ঘন্টা |
29,059 |
37,965 |
50,805 |
61,683 |
74,992 |
97,675 |
116,521 |
156,249 |
| তাপমাত্রা পরিসীমা |
5°C-35°C ((০°C এর নিচে কাস্টমাইজ করা যায়) |
| পাওয়ার সাপ্লাই |
1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ |
| মোট ক্ষমতা |
কেডব্লিউ |
11.4 |
13.62 |
19.8 |
22.75 |
28.3 |
39.2 |
46.75 |
56.1 |
| কম্প্রেসার |
প্রকার |
|
হার্মেটিক রোল টাইপ বা পিস্টন |
| শক্তি |
কেডব্লিউ |
9 |
11.25 |
15 |
18.75 |
22.5 |
30 |
37.5 |
45 |
| সার্কুলেশন পাম্প |
শক্তি |
কেডব্লিউ |
1.5 |
1.5 |
2.2 |
2.2 |
4 |
4 |
4 |
5.5 |
| মাথা |
m |
21.5 |
21.5 |
22 |
22 |
25 |
25 |
25 |
26 |
| রেফ্রিজারেন্ট |
প্রকার |
|
R22/R407c/R134a/R410a |
| নিয়ন্ত্রণ পদ্ধতি |
|
তাপমাত্রা সেন্সিং বাহ্যিক চাপ সমীকরণ প্রসারণ ভালভ |
| ভরাট ভর |
কেজি |
7.2 |
9.1 |
12.2 |
15.3 |
18.6 |
24.5 |
30.6 |
36.8 |
| বাষ্পীভবন |
প্রবাহ |
m3/h |
5.81 |
7.6 |
10.16 |
12.34 |
15.2 |
19.53 |
23.3 |
30.52 |
| জল ক্ষমতা |
m3/h |
0.18 |
0.21 |
0.28 |
0.32 |
0.32 |
0.61 |
0.66 |
0.72 |
| ব্যাসার্ধ |
ইঞ্চি |
1.5" |
২" |
2.5" |
৩" |
| কন্ডেনসার |
প্রকার |
|
দক্ষ ব্রাস সেট তরঙ্গযুক্ত অ্যালুমিনিয়াম ফিন |
| ফ্যান |
প্রকার |
|
অক্ষীয় প্রবাহ |
| বায়ু ভলিউম |
m3/h |
12000 |
15000 |
20000 |
25000 |
30000 |
40000 |
50000 |
60000 |
| প্রতিরক্ষামূলক যন্ত্র |
উচ্চ এবং নিম্ন চাপ সুইচ, অ্যান্টিফ্রিজ সুরক্ষা, ফিউজযোগ্য প্লাগ / সুরক্ষা ভালভ, ওভারলোড সুরক্ষা ডিভাইস, কয়েল ওভারহিট সুরক্ষা, স্বয়ংক্রিয় তাপমাত্রা সুরক্ষা সুইচ ইত্যাদি |
| মেশিনের আকার |
এল |
মিমি |
1400 |
1750 |
2000 |
2000 |
2200 |
2000 |
2000 |
2400 |
| ডব্লিউ |
মিমি |
725 |
750 |
900 |
900 |
900 |
1800 |
1800 |
1800 |
| এইচ |
মিমি |
1450 |
1500 |
1770 |
1770 |
1770 |
2200 |
2300 |
2300 |
| একক ওজন |
কেজি |
370 |
480 |
590 |
590 |
880 |
1000 |
1280 |
1420 |
অ্যাপ্লিকেশন শিল্পঃ
ঠান্ডা এবং গরম ইন্টিগ্রেটেড ধ্রুবক তাপমাত্রা chiller ব্যাপকভাবে এমন অনুষ্ঠানগুলিতে ব্যবহৃত হয় যা একই সময়ে শীতল এবং গরম সরবরাহ করতে হবে এবং একটি ধ্রুবক তাপমাত্রা বজায় রাখতে হবে, যেমনঃ
1শিল্প উৎপাদনঃ শিল্প প্রক্রিয়া যেমন রাসায়নিক বিক্রিয়া, ইনজেকশন মোল্ডিং, ইলেকট্রনিক্স উত্পাদন ইত্যাদিতে ধ্রুবক তাপমাত্রা প্রয়োজন এমন শীতল এবং গরম করার জন্য ব্যবহৃত হয়।
2পরীক্ষাগার এবং বৈজ্ঞানিক গবেষণাঃ এটি পরীক্ষামূলক সরঞ্জাম, চুল্লি, ধ্রুবক তাপমাত্রা স্নান ইত্যাদির জন্য পরীক্ষাগার এবং বৈজ্ঞানিক গবেষণা প্রতিষ্ঠানে উপযুক্ত,ধ্রুবক তাপমাত্রা শীতল এবং গরম প্রদান.
3. চিকিৎসা ক্ষেত্র: চিকিৎসা সরঞ্জাম যেমন চিকিৎসা ঠান্ডা থেরাপি সরঞ্জাম, পরীক্ষাগার সরঞ্জাম, চিকিৎসা ইমেজিং সরঞ্জাম ইত্যাদিতেএটি একই সময়ে শীতল এবং গরম করার ফাংশন থাকতে হবে, এবং একটি ধ্রুবক তাপমাত্রা বজায় রাখা।
4অন্যান্য অ্যাপ্লিকেশনঃ ইন্টিগ্রেটেড শীতল এবং গরম ধ্রুবক তাপমাত্রা chiller এছাড়াও উচ্চ তাপমাত্রা নিয়ন্ত্রণ প্রয়োজনীয়তা সঙ্গে পরিবেশে ব্যবহার করা যেতে পারে,যেমন তাপমাত্রা সিমুলেশন পরীক্ষা, সেমিকন্ডাক্টর উৎপাদন ইত্যাদি।
ইন্টিগ্রেটেড কুলিং এবং হিটিং ক্রমাগত তাপমাত্রা chiller এর সুবিধা হল এটি কুলিং, গরম এবং ক্রমাগত তাপমাত্রা নিয়ন্ত্রণ ফাংশন একত্রিত হয়,যা বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পের চাহিদা পূরণ করতে পারে, স্থিতিশীল তাপমাত্রা নিয়ন্ত্রণ এবং দক্ষ শক্তি ব্যবহার প্রদান করে।
অটোমোবাইল ম্যানুফ্যাকচারিং রাসায়নিক প্রকৌশল ইলেকট্রনিক্স শিল্প ইলেক্ট্রোপ্লেটিং শিল্প
ইনজেকশন মোল্ডিং শিল্প ফার্মাসিউটিক্যাল শিল্প প্লাস্টিক প্যাকেজিং শিল্প মুদ্রণ শিল্প
উপপোর্ট এন্ড সার্ভিসেস:
গরম এবং ঠান্ডা ধ্রুবক তাপমাত্রা chillers প্রযুক্তিগত সহায়তা এবং সেবা অন্তর্ভুক্তঃ
1. ২৪/৭ গ্রাহক সহায়তা
2. রিমোট গাইডেন্স ইনস্টলেশন এবং রক্ষণাবেক্ষণ
3. দূরবর্তী ডায়াগনস্টিক এবং সমস্যা সমাধান
4. ফোন/ই-মেইল পরামর্শ এবং নির্দেশিকা
5. ব্যবহারকারী-বান্ধব ডকুমেন্টেশন এবং ম্যানুয়াল
6. সফটওয়্যার আপডেট এবং আপগ্রেড
7. খুচরা যন্ত্রাংশ এবং খরচ খরচ
প্যাকেজিং এবং শিপিংঃ
জল শীতল স্ক্রু chillers প্যাকেজ এবং স্ট্যান্ডার্ড plywood কাঠের বাক্সে প্রেরণ করা হয়। সমস্ত উপাদান একটি ফিল্ম দিয়ে সুরক্ষিত এবং সুরক্ষিত হয় এবং তারপর ইউনিট একটি প্যালেট উপর সহজ পরিবহন জন্য স্থাপন করা হয়.এবং সঠিক ডেলিভারি নিশ্চিত করার জন্য কাঠের বাক্সে শিপিং মার্ক তথ্য লেবেল লাগান।
একটি গরম এবং ঠান্ডা থার্মোস্ট্যাটিক চিলারের থার্মোস্ট্যাটিক কন্ট্রোল সিস্টেম কিভাবে কাজ করে?
একটি গরম এবং ঠান্ডা ইন্টিগ্রেটেড থার্মোস্ট্যাটিক চিলারের থার্মোস্ট্যাটিক কন্ট্রোল সিস্টেম একটি ধ্রুবক তাপমাত্রা অর্জনের জন্য পানির তাপমাত্রা পর্যবেক্ষণ এবং সামঞ্জস্য করার জন্য একটি মূল উপাদান।একটি সাধারণ থার্মোস্ট্যাটিক নিয়ন্ত্রণ সিস্টেমের কাজ নীতি নিম্নরূপঃ:
1তাপমাত্রা সেন্সরঃ থার্মোস্ট্যাটিক কন্ট্রোল সিস্টেমে সাধারণত পানির তাপমাত্রার রিয়েল-টাইম মনিটরিংয়ের জন্য এক বা একাধিক তাপমাত্রা সেন্সর থাকে।এই সেন্সরগুলি থার্মিস্টরের মতো নীতির উপর ভিত্তি করে ডিভাইস হতে পারেতারা পানির তাপমাত্রাকে বৈদ্যুতিক সংকেতে রূপান্তর করে এবং সেগুলি নিয়ন্ত্রণ ব্যবস্থায় প্রেরণ করে।
2কন্ট্রোলার: The controller in the thermostatic control system is an intelligent electronic device that receives signals from temperature sensors and controls the operation of heating elements according to the set target temperature and control strategyকন্ট্রোলারে সাধারণত একটি মাইক্রোপ্রসেসর এবং ইনপুট সিগন্যাল প্রক্রিয়াকরণ, নিয়ন্ত্রণ অ্যালগরিদম সম্পাদন এবং নিয়ন্ত্রণ সংকেত আউটপুট করার জন্য সম্পর্কিত সার্কিট থাকে।
3ফিডব্যাক লুপঃ নিয়ামক একটি ফিডব্যাক লুপের মাধ্যমে তাপমাত্রার বন্ধ-লুপ নিয়ন্ত্রণ বাস্তবায়ন করে।এটি প্রকৃত পরিমাপকৃত পানির তাপমাত্রা নির্ধারিত লক্ষ্যমাত্রা তাপমাত্রার সাথে তুলনা করে এবং তুলনা ফলাফলের উপর ভিত্তি করে গরম করার উপাদানটির ক্ষমতা সামঞ্জস্য করে. যদি প্রকৃত তাপমাত্রা লক্ষ্য তাপমাত্রা কম হয়, নিয়ামক গরম ক্ষমতা বৃদ্ধি হবে; যদি প্রকৃত তাপমাত্রা লক্ষ্য তাপমাত্রা বেশী হয়,নিয়ামক গরম করার ক্ষমতা হ্রাস করবে.
4. গরম করার উপাদান নিয়ন্ত্রণঃ থার্মোস্ট্যাটিক নিয়ন্ত্রণ ব্যবস্থা গরম করার উপাদানটির অপারেশন নিয়ন্ত্রণ করে তাপমাত্রা নিয়ন্ত্রণ অর্জন করে। গরম করার উপাদানটি একটি বৈদ্যুতিক হিটার হতে পারে,একটি তাপ এক্সচেঞ্জার, অথবা অন্য উপযুক্ত গরম করার ডিভাইস। নিয়ামক জল তাপমাত্রা বৃদ্ধি প্রয়োজন হিসাবে গরম উপাদান বৈদ্যুতিক শক্তি বা শক্তি অন্যান্য ফর্ম সরবরাহ করে।
5নিরাপত্তা সুরক্ষাঃ থার্মোস্ট্যাটিক নিয়ন্ত্রণ ব্যবস্থায় সাধারণত সিস্টেমের নিরাপদ অপারেশন নিশ্চিত করার জন্য নিরাপত্তা সুরক্ষা ফাংশনও অন্তর্ভুক্ত থাকে।এই সুরক্ষা ফাংশনগুলি অতিরিক্ত তাপমাত্রা সুরক্ষা অন্তর্ভুক্তঅতিরিক্ত তাপমাত্রা, অতিরিক্ত বর্তমান বা অন্য ত্রুটি অবস্থা প্রতিরোধ করার জন্য, overcurrent সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ইত্যাদি।
পানির প্রকৃত তাপমাত্রা ক্রমাগত পর্যবেক্ষণ করে এবং গরম করার উপাদানটির কাজ সামঞ্জস্য করে,থার্মোস্ট্যাটিক কন্ট্রোল সিস্টেম সেট লক্ষ্যমাত্রা তাপমাত্রা পরিসীমা মধ্যে স্থিতিশীলভাবে জল তাপমাত্রা রাখতে পারেনএই ভাবে, ইন্টিগ্রেটেড গরম এবং ঠান্ডা ধ্রুবক তাপমাত্রা chiller চাহিদা অনুযায়ী ধ্রুবক শীতল বা গরম প্রভাব প্রদান করতে পারেন,এবং যেখানে সঠিক তাপমাত্রা নিয়ন্ত্রণ প্রয়োজন সেখানে উপযুক্ত.
