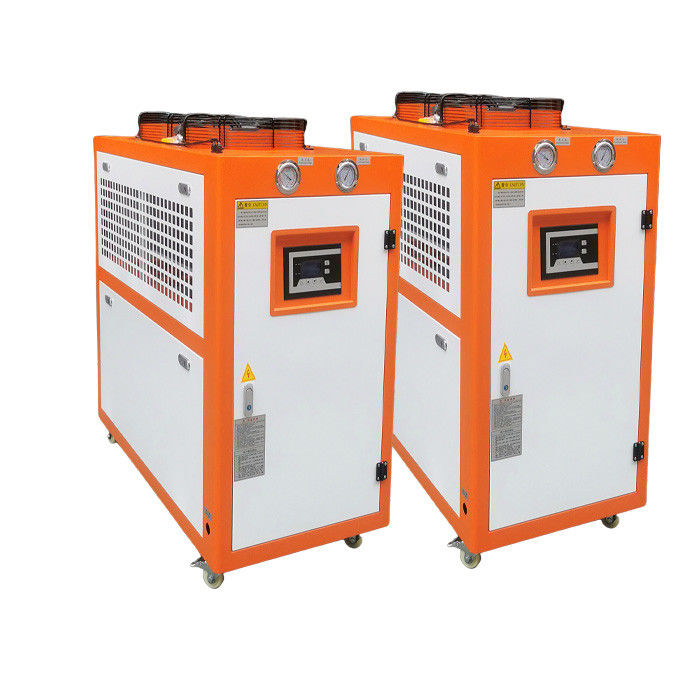

আরএক্স-৬এইচপি এয়ার কুলড ওয়াটার চিলার লেপ মেশিন, ভ্যাকুয়াম লেপ, ইলেক্ট্রোপ্লেটিং অক্সিডেশন
পণ্যের বর্ণনাঃ
ভ্যাকুয়াম লেপ চিলার হল একটি চিলার যা ভ্যাকুয়াম লেপ সরঞ্জামগুলিকে শীতল করতে ব্যবহৃত হয়। এর প্রধান ফাংশনটি প্রতিক্রিয়া চেম্বারের তাপমাত্রা, লক্ষ্য উপাদান,ভ্যাকুয়াম পাম্প এবং অন্যান্য সরঞ্জাম যাতে সরঞ্জামগুলির স্থিতিশীলতা এবং ফিল্মের গুণমান নিশ্চিত করা যায়.
উৎপাদন বৈশিষ্ট্য:
ভ্যাকুয়াম লেপ চিলারের প্রধান বৈশিষ্ট্য হলঃ
1. উচ্চ নির্ভুলতা তাপমাত্রা নিয়ন্ত্রণঃ ভ্যাকুয়াম লেপ chiller সঠিকভাবে প্রতিক্রিয়া চেম্বার তাপমাত্রা নিয়ন্ত্রণ করতে পারেন,লক্ষ্য উপাদান এবং ভ্যাকুয়াম পাম্প এবং অন্যান্য সরঞ্জাম শীতল পানির তাপমাত্রা এবং প্রবাহ নিয়ন্ত্রণ করে, যাতে সরঞ্জামের স্থিতিশীলতা এবং ফিল্মের গুণমান নিশ্চিত করা যায়।
2. দক্ষ শীতলকরণঃ ভ্যাকুয়াম লেপ চিলার দ্রুত জল সঞ্চালনের মাধ্যমে প্রতিক্রিয়া চেম্বার, লক্ষ্য উপাদান, ভ্যাকুয়াম পাম্প এবং অন্যান্য সরঞ্জামের তাপমাত্রা হ্রাস করতে পারে,এবং শীতলীকরণ দক্ষতা এবং উৎপাদন দক্ষতা উন্নত.
3কমপ্যাক্ট সরঞ্জাম কাঠামোঃ ভ্যাকুয়াম লেপ চিলারগুলি সাধারণত একটি কমপ্যাক্ট কাঠামো নকশা গ্রহণ করে, একটি ছোট স্থান দখল করে এবং ইনস্টল এবং ব্যবহার করা সহজ।
4. পরিচালনা করা সহজঃ ভ্যাকুয়াম লেপ চিলারের অপারেশন তুলনামূলকভাবে সহজ, কেবল সরঞ্জামটির নিয়ন্ত্রণ উপলব্ধি করতে তাপমাত্রা এবং শীতল জলের প্রবাহ সামঞ্জস্য করতে হবে।
5. শক্তি সঞ্চয় এবং পরিবেশ সুরক্ষাঃ ভ্যাকুয়াম লেপ চিলার একটি শক্তি সঞ্চয় এবং পরিবেশ সুরক্ষা নকশা গ্রহণ করে, যা শক্তি খরচ এবং পরিবেশ দূষণ হ্রাস করতে পারে।
ভ্যাকুয়াম লেপ চিলারগুলি ইলেকট্রনিক্স, অপটোইলেকট্রনিক্স, বিমান, রাসায়নিক এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়েছে। তারা ভ্যাকুয়াম লেপ সরঞ্জামগুলির জন্য একটি স্থিতিশীল শীতল জল উত্স সরবরাহ করতে পারে,সরঞ্জামগুলির স্থিতিশীলতা এবং ফিল্মের গুণমান নিশ্চিত করা, উৎপাদন দক্ষতা বৃদ্ধি এবং উৎপাদন খরচ কমানো।
কাজের নীতিঃ
বায়ু-শীতল শীতলকারীগুলির প্রধান উপাদানগুলির মধ্যে একটি সংকোচকারী, একটি বায়ু কনডেন্সার, একটি সম্প্রসারণ ভালভ এবং একটি বাষ্পীভবন অন্তর্ভুক্ত রয়েছে। এর কাজের প্রবাহের একটি প্রাথমিক ওভারভিউ এখানে দেওয়া হলঃ
1কম্প্রেসারটি নিম্নচাপের, নিম্ন তাপমাত্রার রেফ্রিজারেন্ট গ্যাস গ্রহণ করে এবং এটিকে উচ্চ চাপ, উচ্চ তাপমাত্রার গ্যাসে সংকুচিত করে।
2এই উচ্চ-তাপমাত্রা, উচ্চ-চাপের রেফ্রিজারেন্ট গ্যাস বায়ু কনডেন্সারে প্রবেশ করে, পরিবেষ্টিত বাতাসের সাথে তাপ বিনিময় করে এবং তাপকে পরিবেশে ছেড়ে দেয়,যখন রেফ্রিজার্যান্ট গ্যাসীয় অবস্থা থেকে তরল অবস্থায় ঘনীভূত হয়.
3উচ্চ চাপের রেফ্রিজারেন্ট তরলটি প্রসারণ ভালভের মধ্য দিয়ে যায়, চাপ হঠাৎ করে কমে যায়, এবং এটি নিম্ন চাপ এবং নিম্ন তাপমাত্রার রেফ্রিজারেন্ট তরলে পরিণত হয়।
4নিম্ন-তাপমাত্রা এবং নিম্ন-চাপের রেফ্রিজার্যান্ট তরলটি বাষ্পীভবনটিতে প্রবেশ করে, অভ্যন্তরীণ তাপ শোষণ করে, নিজেই গ্যাসীয় অবস্থায় বাষ্পীভূত হয়,এবং রুম তাপমাত্রা হিমায়নের উদ্দেশ্য অর্জন করতে ড্রপ.
5.একটি চক্র সম্পূর্ণ করার জন্য রেফ্রিজারেন্ট গ্যাসটি আবার কম্প্রেসারটিতে শোষিত হয়।
এয়ার-কুলড চিলেটরের সুবিধা হল সহজ ইনস্টলেশন, শীতল টাওয়ার এবং শীতল জল পাম্পের প্রয়োজন নেই এবং কম রক্ষণাবেক্ষণ খরচ।এর কার্যকারিতা জল-শীতল চিলারের তুলনায় কম, বিশেষ করে উচ্চ পরিবেষ্টিত তাপমাত্রায়, এবং এর কার্যকারিতা আরও হ্রাস পাবে
| 1 কম্প্রেসার |
5 বাষ্পীভবন |
9 তাপমাত্রা সেন্সর |
13 বাইপাস ভালভ |
| 2 কনডেন্সার |
6 বল ভ্যালভ |
১০ পানির ট্যাংক |
14 নিম্ন ভোল্টেজ নিয়ন্ত্রক |
| 3 ফিল্টার ড্রায়ার |
7 অ্যান্টিফ্রিজ সুইচ |
11 জল পাম্প চাপ গ্যাজেট |
15 উচ্চ ভোল্টেজ নিয়ন্ত্রক |
| 4 সম্প্রসারণ ভালভ |
8 ফ্ল্যাটে স্যুইচ |
12 জল পাম্প |
16 চাপ কমানোর ভালভ |
টেকনিক্যাল প্যারামিটারঃ
| মডেল |
আরএক্স-১এইচপি |
আরএক্স-২এইচপি |
আরএক্স-৩এইচপি |
আরএক্স-৪এইচপি |
আরএক্স-৫এইচপি |
আরএক্স-৬এইচপি |
আরএক্স-৮এইচপি |
RX-10HP |
| শীতল করার ক্ষমতা |
কেডব্লিউ/ঘন্টা |
3.1 |
6.2 |
9.3 |
12.4 |
15.5 |
18.6 |
24.8 |
31 |
| ক্যালোরি/ঘন্টা |
2,700 |
5,400 |
8,100 |
10,800 |
13,500 |
16,200 |
21,600 |
27,000 |
| তাপমাত্রা পরিসীমা |
5°C-35°C ((০°C এর নিচে কাস্টমাইজ করা যায়) |
| পাওয়ার সাপ্লাই |
1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ |
| মোট ক্ষমতা |
কেডব্লিউ |
1.21 |
2.03 |
2.84 |
3.7 |
4.5 |
5.7 |
7.33 |
8.83 |
| কম্প্রেসার |
প্রকার |
|
হার্মেটিক রোল টাইপ বা পিস্টন |
| শক্তি |
কেডব্লিউ |
0.75 |
1.50 |
2.25 |
3.00 |
3.75 |
4.50 |
6.00 |
7.50 |
| সার্কুলেশন পাম্প |
শক্তি |
কেডব্লিউ |
0.375 |
0.375 |
0.375 |
0.375 |
0.75 |
0.75 |
0.75 |
1.5 |
| মাথা |
m |
22 |
22 |
22 |
22 |
23 |
23 |
23 |
21.5 |
| রেফ্রিজারেন্ট |
প্রকার |
|
R22/R407c/R134a/R410a |
| নিয়ন্ত্রণ পদ্ধতি |
|
তাপমাত্রা সেন্সিং বাহ্যিক চাপ সমীকরণ প্রসারণ ভালভ |
| ভরাট ভর |
কেজি |
0.50 |
1.00 |
1.50 |
2.00 |
2.50 |
3.00 |
4.00 |
5.00 |
| বাষ্পীভবন |
প্রবাহ |
m3/h |
0.82 |
0.98 |
1.45 |
1.88 |
2.42 |
2.92 |
3.75 |
4.85 |
| জল ক্ষমতা |
মি 3 |
0.028 |
0.04 |
0.05 |
0.05 |
0.065 |
0.065 |
0.13 |
0.18 |
| ব্যাসার্ধ |
ইঞ্চি |
অর্ধ ইঞ্চি |
3/4 " |
১" |
১.১/২ ইঞ্চি |
১.১/২ ইঞ্চি |
| কন্ডেনসার |
প্রকার |
দক্ষ ব্রাস সেট তরঙ্গযুক্ত অ্যালুমিনিয়াম ফিন |
| ফ্যান |
প্রকার |
অক্ষীয় প্রবাহ |
| বায়ু ভলিউম |
m3/h |
1000 |
2000 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
| প্রতিরক্ষামূলক যন্ত্র |
উচ্চ এবং নিম্ন চাপ সুইচ, অ্যান্টিফ্রিজ সুরক্ষা, ফিউজযোগ্য প্লাগ / সুরক্ষা ভালভ, ওভারলোড সুরক্ষা ডিভাইস, কয়েল ওভারহিট সুরক্ষা, স্বয়ংক্রিয় তাপমাত্রা সুরক্ষা সুইচ ইত্যাদি |
| মেশিনের আকার |
এল |
মিমি |
680 |
800 |
1040 |
1140 |
1140 |
1200 |
1400 |
1400 |
| ডব্লিউ |
মিমি |
420 |
480 |
555 |
620 |
620 |
650 |
725 |
725 |
| এইচ |
মিমি |
720 |
850 |
1060 |
1200 |
1200 |
1160 |
1450 |
1450 |
| একক ওজন |
কেজি |
60 |
90 |
130 |
140 |
170 |
210 |
270 |
350 |
অ্যাপ্লিকেশন শিল্পঃ
ছোট বায়ু-শীতল শীতলকারীগুলি বিভিন্ন শিল্প এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যার মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছে তবে সীমাবদ্ধ নয়ঃ
1ইলেকট্রনিক্স শিল্প: ছোট ছোট বায়ু-শীতল শীতলকারীগুলি উচ্চ প্রযুক্তির পণ্য যেমন অর্ধপরিবাহী, অপটিক্স,এবং ইলেকট্রনিক উপাদান যাতে সরঞ্জাম স্বাভাবিক কাজ নিশ্চিত.
2ফার্মাসিউটিক্যাল ইন্ডাস্ট্রিঃ ছোট বায়ু-শীতল শীতলকারীগুলি ফার্মাসিউটিক্যাল উত্পাদন প্রক্রিয়ার লিঙ্কটির জন্য স্থিতিশীল শীতল প্রভাব সরবরাহ করতে পারে যা তাপমাত্রা নিয়ন্ত্রণের প্রয়োজন,ওষুধের গুণমান ও নিরাপত্তা নিশ্চিত করা.
3খাদ্য শিল্পঃ ছোট বায়ু-শীতল শীতল যন্ত্রপাতি খাদ্য প্রক্রিয়াকরণের সময় তাপমাত্রা নিয়ন্ত্রণের প্রয়োজন হয় এমন সংযোগগুলির জন্য শীতল সরবরাহ করতে পারে।খাদ্যের গুণমান এবং নিরাপত্তা নিশ্চিত করার জন্য সঞ্চয় এবং পরিবহন.
4প্লাস্টিক শিল্পঃ ছোট বায়ু-শীতল শীতল যন্ত্রগুলি প্লাস্টিক ইনজেকশন মোল্ডিং, ব্লো মোল্ডিং, এক্সট্রুশন মোল্ডিং ইত্যাদিতে তাপমাত্রা নিয়ন্ত্রিত সংযোগগুলির জন্য শীতল সরবরাহ করতে পারে।পণ্যের গুণমান এবং উৎপাদন দক্ষতা নিশ্চিত করতে.
5রাসায়নিক শিল্প:রাসায়নিক পণ্যের গুণমান এবং সুরক্ষা নিশ্চিত করার জন্য রাসায়নিক উত্পাদন প্রক্রিয়াতে তাপমাত্রা নিয়ন্ত্রণের প্রয়োজন এমন লিঙ্কগুলির জন্য ছোট বায়ু-শীতল চিলারগুলি শীতল সরবরাহ করতে পারে.
সাধারণভাবে, ছোট বায়ু-শীতল চিলারগুলি বিভিন্ন অনুষ্ঠানের জন্য উপযুক্ত যা রেফ্রিজারেশনের প্রয়োজন এবং বিভিন্ন শিল্পের জন্য দক্ষ, স্থিতিশীল এবং নির্ভরযোগ্য রেফ্রিজারেশন সমাধান সরবরাহ করে।
উপপোর্ট এন্ড সার্ভিসেস:
এয়ার কুলড চিলারের টেকনিক্যাল সাপোর্ট এবং সার্ভিস এর মধ্যে রয়েছেঃ
1. ২৪/৭ গ্রাহক সহায়তা
2. রিমোট গাইডেন্স ইনস্টলেশন এবং রক্ষণাবেক্ষণ
3. দূরবর্তী ডায়াগনস্টিক এবং সমস্যা সমাধান
4. ফোন/ই-মেইল পরামর্শ এবং নির্দেশিকা
5. ব্যবহারকারী-বান্ধব ডকুমেন্টেশন এবং ম্যানুয়াল
6. সফটওয়্যার আপডেট এবং আপগ্রেড
7. খুচরা যন্ত্রাংশ এবং খরচ খরচ
প্যাকেজিং এবং শিপিংঃ
বায়ু-শীতল চিলারগুলি স্ট্যান্ডার্ড প্লাইউড কাঠের বাক্সে প্যাকেজ করা হয় এবং প্রেরণ করা হয়। সমস্ত উপাদানগুলি একটি ফিল্ম দিয়ে সুরক্ষিত এবং সুরক্ষিত হয় এবং তারপরে ইউনিটটি সহজ পরিবহনের জন্য একটি প্যালেটে স্থাপন করা হয়।এবং সঠিক ডেলিভারি নিশ্চিত করার জন্য কাঠের বাক্সে শিপিং মার্ক তথ্য লেবেল লাগান.
ভ্যাকুয়াম লেপ জন্য chillers গুরুত্ব
ভ্যাকুয়াম লেপ প্রক্রিয়ায় চিলার একটি অত্যন্ত গুরুত্বপূর্ণ ভূমিকা পালন করে এবং এটি ভ্যাকুয়াম লেপের গুণমান এবং দক্ষতার উপর গুরুত্বপূর্ণ প্রভাব ফেলে।ভ্যাকুয়াম লেপের ক্ষেত্রে চিলারের ভূমিকা প্রধানত নিম্নলিখিত দিকগুলিতে প্রতিফলিত হয়ঃ:
1. প্রতিক্রিয়া চেম্বার তাপমাত্রা নিয়ন্ত্রণ করুনঃ ভ্যাকুয়াম লেপ প্রক্রিয়া চলাকালীন, প্রতিক্রিয়া চেম্বার তাপমাত্রা বৃদ্ধি অব্যাহত থাকবে। যদি তাপমাত্রা খুব বেশি হয়,এটি ফিল্মের গুণমান এবং ফিল্ম গঠনের গতিকে প্রভাবিত করবে. The chiller can reduce the temperature of the reaction chamber by circulating water and maintain a constant temperature in the reaction chamber to improve the quality and film forming speed of the film.
2ভ্যাকুয়াম পাম্পের তাপমাত্রা নিয়ন্ত্রণ করুনঃ ভ্যাকুয়াম পাম্প ভ্যাকুয়াম লেপ প্রক্রিয়ায় একটি অপরিহার্য ডিভাইস, এবং এর তাপমাত্রা বৃদ্ধি তার পাম্পিং দক্ষতা এবং জীবন হ্রাস করবে।চিলার ভ্যাকুয়াম পাম্প শেল এবং শোষণ পাইপলাইন ঠান্ডা করে ভ্যাকুয়াম পাম্প তাপমাত্রা কমাতে পারেন, শোষণ দক্ষতা উন্নত এবং ভ্যাকুয়াম পাম্পের সেবা জীবন দীর্ঘায়িত।
3. লক্ষ্যবস্তু শীতল করাঃ লক্ষ্যবস্তু লেপ প্রক্রিয়া চলাকালীন তাপ উত্পাদন করবে। যদি এটি সময়মতো শীতল না হয় তবে এটি লক্ষ্যবস্তুর পরিষেবা জীবন হ্রাস করবে এবং ফিল্মের গুণমানকে প্রভাবিত করবে।জল chiller সঞ্চালিত জল মাধ্যমে লক্ষ্য ঠান্ডা করতে পারেন, লক্ষ্যমাত্রার ধ্রুবক তাপমাত্রা বজায় রাখা, লক্ষ্যমাত্রার সেবা জীবন দীর্ঘায়িত এবং ফিল্মের গুণমান উন্নত।
4. সরঞ্জামগুলির স্থিতিশীলতা নিশ্চিত করুনঃ ভ্যাকুয়াম লেপ প্রক্রিয়াতে, সরঞ্জামগুলির স্থিতিশীলতা ফিল্ম গঠনের গুণমান এবং দক্ষতার উপর গুরুত্বপূর্ণ প্রভাব ফেলে।রিঅ্যাকশন চেম্বারের তাপমাত্রা নিয়ন্ত্রণ করে শীতল যন্ত্রটি সরঞ্জামটির স্থিতিশীলতা নিশ্চিত করে, ভ্যাকুয়াম পাম্প এবং টার্গেট উপাদান, যাতে ফিল্ম গঠনের গুণমান এবং দক্ষতা উন্নত হয়।
সংক্ষেপে, শূন্যতা লেপ প্রক্রিয়া চলাকালীন শীতলকারী কেবল সরঞ্জামগুলির স্থিতিশীলতা নিশ্চিত করতে পারে না, তবে প্রতিক্রিয়া চেম্বার, শূন্যতা পাম্প এবং লক্ষ্যমাত্রার তাপমাত্রা নিয়ন্ত্রণ করতে পারে,এবং ফিল্ম গঠনের গুণমান এবং দক্ষতা উন্নত, তাই ভ্যাকুয়াম লেপের জন্য এর গুরুত্বকে উপেক্ষা করা যাবে না ।
